उत्पाद वर्णन

JRF-H35-01TA गैस सिलेंडर दबाव राहत वाल्व

1. उत्पाद प्रोफ़ाइल

उत्पाद अवलोकन

JRF-H35-01TAगैस सिलेंडर दबाव राहत वाल्व एक गैस आपूर्ति वाल्व है जिसे विशेष रूप से 35MPa जैसे छोटे हाइड्रोजन आपूर्ति प्रणालियों के लिए डिज़ाइन किया गया है।डिवाइस, योजनाबद्ध आरेख और भौतिक वस्तुओं के लिए चित्र 1, चित्र 2 देखें।

JRF-H35-01TAसिलेंडर प्रेशर रिलीफ वाल्व एकीकृत डिजाइन को अपनाता है, जिसमें प्रेशर गेज, सेफ्टी वॉल्व, वन-वे फिलिंग वॉल्व, मैनुअल स्विच वॉल्व, फिल्टर, सेकेंडरी प्रेशर रिलीफ वॉल्व शामिल हैं।

अंजीर। 1 JRF-H35-01TA सिलेंडर दबाव राहत वाल्व का योजनाबद्ध आरेख

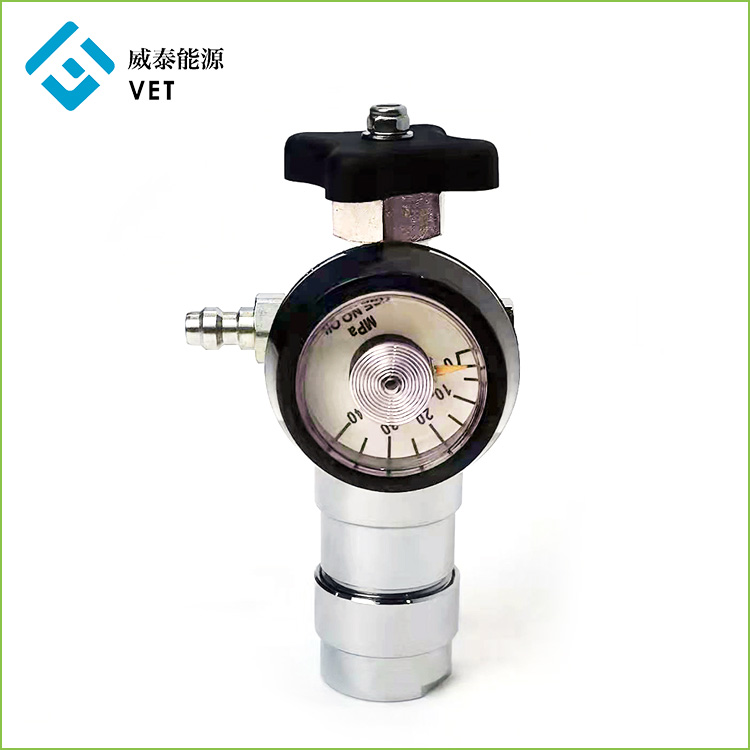

अंजीर। 2 JRF-H35-01TA सिलेंडर दबाव राहत वाल्व की भौतिक ड्राइंग

सिलेंडर दबाव राहत वाल्व मॉड्यूल
JRF-H35-01TAसिलेंडर राहत वाल्व उच्च आउटलेट दबाव सटीकता, अच्छी स्थिरता और कम कंपन के साथ माध्यमिक आगे दबाव विनियमन मोड को अपनाता है।

वन-वे फिलिंग वाल्व

JRF-H35-01TA सिलेंडर दबाव राहत वाल्व मूल एक तरफा भरने वाले वाल्व का उपयोग करता है, जब मॉड्यूल फुलाया जाता है तो स्टॉप वाल्व के रूप में कार्य करता है। वाल्व को स्विच किए बिना मैनुअल स्विच वाल्व को बंद रखें।

2. तकनीकी सूचकांक

JRF-H35-01TA तकनीकी डेटा

रेटेड काम का दबाव	0~35MPa
सुरक्षा वाल्व का फटने का दबाव	41.5~45MPa
आउटलेट दबाव	0.05~0.065MPa
आउटपुट प्रवाह	‰¥80L/मिनट
कुल रिसाव दर	±3%
घर निर्माण की सामग्री	एचपीबी59-1
इंटरफेस	मांग पर अनुकूलित

3. इंटरफ़ेस डेटा

सिलेंडर इंटरफ़ेस डेटा (मांग पर अनुकूलित)
सिलेंडर इंटरफ़ेस M18x1.5 थ्रेड है और सिंगल ओ-रिंग एंड सरफेस के साथ सील किया गया है।
विशिष्ट आयामों के लिए चित्र 3 देखें।

चित्रा 3. सिलेंडर इंटरफ़ेस डेटा

गैस भरने वाला इंटरफ़ेस डेटा (मांग पर अनुकूलित)
inflatable इंटरफ़ेस को एक तरफ़ा एयर-फिलिंग वाल्व के रूप में डिज़ाइन किया गया है।
विशिष्ट आयामों के लिए चित्र 4 देखें।

चित्रा 4. गैस भरने वाला इंटरफ़ेस डेटा

कम दबाव आउटलेट इंटरफ़ेस डेटा (मांग पर अनुकूलित)
निम्न-दबाव आउटलेट इंटरफ़ेस Rc1 / 8 है, विशिष्ट आयामों के लिए चित्र 5 देखें:

चित्रा 5. कम दबाव आउटलेट डेटा

4. निर्देशों का प्रयोग करें

JRF-H35-01TA सिलेंडर दबाव राहत वाल्व में दो ऑपरेटिंग राज्य हैं: मुद्रास्फीति और अपस्फीति।

मुद्रास्फीति की स्थिति

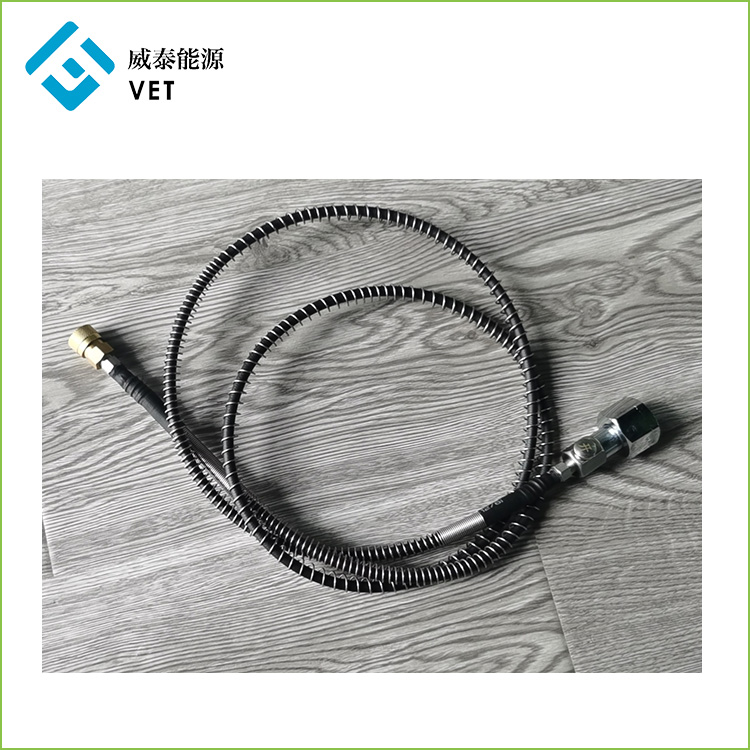

जब JRF-H35-01TA सिलेंडर दबाव राहत वाल्व फुलाया जाता है, तो मैनुअल स्विच वाल्व को बंद करें और फुलाए जाने के लिए एक तरफा भरने वाले वाल्व में उच्च दबाव मुद्रास्फीति पाइप (चित्र 6) डालें। पूर्व निर्धारित दबाव को फुलाकर, उपयोग के लिए उच्च दबाव मुद्रास्फीति पाइप को हटा दें।
