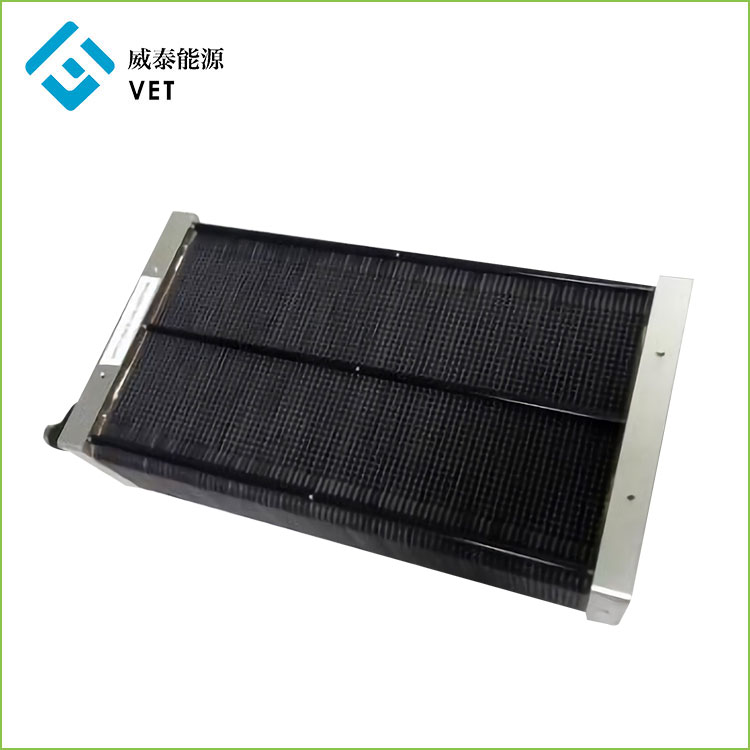

यूएवी के लिए 2000W एयर कूलिंग फ्यूल सेल स्टैक
  • यूएवी के लिए 2000W एयर कूलिंग फ्यूल सेल स्टैकयूएवी के लिए 2000W एयर कूलिंग फ्यूल सेल स्टैक

यूएवी के लिए 2000W एयर कूलिंग फ्यूल सेल स्टैक

वीट एनर्जी यूएवी निर्माताओं और आपूर्तिकर्ताओं के लिए प्रसिद्ध चीन 2000W एयर कूलिंग फ्यूल सेल स्टैक में से एक है। हमारा कारखाना यूएवी के लिए 2000W एयर कूलिंग फ्यूल सेल स्टैक के निर्माण में माहिर है। हम गुणवत्ता अभिविन्यास और ग्राहक प्राथमिकता के सिद्धांत से चिपके रहते हैं, हम व्यापार सहयोग के लिए आपके पत्रों, कॉलों और जांचों का ईमानदारी से स्वागत करते हैं।

जांच भेजें

उत्पाद वर्णन

CHIVET UAV निर्माताओं और आपूर्तिकर्ताओं के लिए प्रसिद्ध चीन 2000W एयर कूलिंग फ्यूल सेल स्टैक में से एक है।

यूवीए के लिए यह हाइड्रोजन ईंधन सेल स्टैक 950w/kg बिजली घनत्व के साथ चित्रित किया गया है।

हमारे हल्के, पावर-सघन यूएवी ईंधन सेल मॉड्यूल ग्राहकों को पारंपरिक बैटरी प्रौद्योगिकी की बाधाओं को दूर करने की अनुमति देते हैं, एक मजबूत और हल्के पैकेज में स्वच्छ डीसी पावर का उत्पादन करते हुए ड्रोन उड़ान के समय और श्रेणियों को काफी बढ़ाते हैं।



हमारे ड्रोन फ्यूल सेल पावर मॉड्यूल (FCPM) पेशेवर वाणिज्यिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श हैं, जिसमें अपतटीय निरीक्षण, खोज और बचाव, हवाई फोटोग्राफी और मानचित्रण, सटीक कृषि और बहुत कुछ शामिल हैं।




यूएवी के लिए 2000W एयर कूलिंग फ्यूल सेल स्टैक


1. उत्पाद परिचय

यूवीए के लिए यह हाइड्रोजन फ्यूल सेल स्टैक 950w/kg पावर डेंसिटी के साथ चित्रित किया गया है।

"शुष्क हाइड्रोजन और परिवेशी वायु पर ऑपरेशन"

मजबूत धातु पूर्ण सेल निर्माण

âबैटरी और/या सुपर-कैपेसिटर के साथ संकरण के लिए आदर्श

â प्रमाणित स्थायित्व और विश्वसनीयता

मॉड्यूलर और स्केलेबल समाधान प्रदान करने वाले एकाधिक कॉन्फ़िगरेशन विकल्प

विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए ढेर विकल्पों की रेंज

कम थर्मल और ध्वनिक हस्ताक्षर

âश्रृंखला और समानांतर कनेक्शन संभव


2000W एयर कूलिंग फ्यूल सेल सिस्टम

ईंधन सेल सिस्टम में शामिल हैं: स्टैक, पावर मैनेजमेंट यूनिट, पंखा, सोलनॉइड वाल्व, तापमान सेंसर, तापमान और आर्द्रता सेंसर और नियंत्रण सॉफ्टवेयर



2kw एयर कूलिंग फ्यूल सेल सिस्टम आरेख:


ईंधन सेल प्रणाली की संरचना आरेख


2. उत्पाद पैरामीटर (विनिर्देश)

2.1 2000W एयर कूलिंग फ्यूल सेल स्टैक पैरामीटर:


यह फ्यूल सेल स्टैक 950w/kg पावर डेंसिटी के साथ चित्रित किया गया है।

इसका उपयोग हल्के भार वाले, कम बिजली की खपत वाले अनुप्रयोगों या पोर्टेबल बिजली स्रोत पर किया जा सकता है।

छोटा आकार इसे छोटे अनुप्रयोगों तक सीमित नहीं करता है।

उच्च बिजली की खपत वाले अनुप्रयोगों का समर्थन करने के लिए हमारी मालिकाना बीएमएस तकनीक के तहत कई स्टैक को जोड़ा और बढ़ाया जा सकता है।

एच-48-2000 पैरामीटर्स

आउटपुट पैरामीटर्स

मूल्यांकित शक्ति

2000W

रेटेड वोल्टेज

51वी

वर्तमान मूल्यांकित

39ए

डीसी वोल्टेज रेंज

48-85V

क्षमता

50%

ईंधन पैरामीटर

H2 शुद्धता

‰¥99.99% (CO<1PPM)

H2 दबाव

0.045~0.07एमपीए

H2 खपत

28.5 लीटर/मिनट

परिवेश पैरामीटर

ऑपरेटिंग परिवेश अस्थायी।

-5~35„ƒ

ऑपरेटिंग परिवेश आर्द्रता

10%~95%

भंडारण परिवेश अस्थायी।

-10~50„ƒ

शोर

‰¤50 डीबी@3m

भौतिक पैरामीटर

एफसी स्टैक

24.2 (एल) * 14.9 (डब्ल्यू) * 6.9 (एच)

एफसी स्टैक

2.1 किग्रा

आयाम (सेमी)

वजन (किग्रा)

व्यवस्था

24.2 (एल) * 15.5 (डब्ल्यू) * 22.9 (एच)

व्यवस्था

3.7 किग्रा

आयाम (सेमी)

वजन (किलो)

प्रशंसकों और बीएमएस सहित)

शक्ति घनत्व

800W / एल

शक्ति घनत्व

950W/किग्रा

मात्रा से

वज़न के मुताबिक़



2kw स्टैक ध्रुवीकरण वक्र


2.2 ईंधन सेल सिस्टम घटक

2.2.1 प्रमुख सहायक घटक (बीएमएस)-ईंधन सेल प्रबंधन प्रणाली

हाइड्रोजन संचालित यूएवी स्टैक के लिए विशेष बिजली प्रबंधन प्रणाली ईंधन सेल प्रणाली के रिमोट कंट्रोल और सूचना अधिग्रहण का एहसास कर सकती है। यह माध्यमिक बैटरी के साथ बुद्धिमान संकर हो सकता है, और माध्यमिक बैटरी के लिए अनुकूली चार्ज भी हो सकता है, यह ईंधन सेल बैटरी अनुप्रयोग के क्षेत्र में एक प्रमुख तकनीक है।



2.2.1 Chivet2022 ईंधन सेल प्रबंधन प्रणाली के मानक पैरामीटर









प्रदर्शन

इनपुट

एफसी अंत में अधिकतम इनपुट करंट

80ए

एफसी अंत में अधिकतम इनपुट वोल्टेज

80V

हाइब्रिड बैटरी एंड का अधिकतम इनपुट करंट

80ए

हाइब्रिड बैटरी अंत का अधिकतम इनपुट वोल्टेज

80V

चार चैनल तापमान इनपुट अंत

-60„ƒ-150„ƒ

एक चैनल परिवेश का तापमान और आर्द्रता इनपुट अंत

-60„ƒ-150„ƒ, RH30~100%

दो चैनल दबाव इनपुट अंत

0-100MPa

दो चैनल गति पल्स सिग्नल अंत प्राप्त करना

पंखे या पंप की गति मापने के लिए प्रयुक्त होता है

















प्रदर्शन आउटपुट

हाइब्रिड आउटपुट करंट

लंबी अवधि के संचालन के लिए अधिकतम 80 ए, तात्कालिक शिखर मूल्य 150 ए (5 मिनट)

हाइब्रिड आउटपुट अंत का अधिकतम वोल्टेज

80V

दो पीडब्लूएम पल्स चौड़ाई गति विनियमन आउटपुट

0 ~ 100% गति विनियमन, शीतलन हवा को नियंत्रित करें

पंखा या कूलिंग सर्कुलेटिंग पंप।

एक आर्द्रीकरण बिजली उत्पादन

वोल्टेज 5V, अधिकतम वर्तमान 5A

एक कूलिंग फैन पावर आउटपुट

वोल्टेज 12 वी ~ 36 वी, अधिकतम वर्तमान

10:00 पूर्वाह्न

एक ठंडा परिसंचारी पानी पंप का बिजली उत्पादन

वोल्टेज 12 वी ~ 36 वी, अधिकतम वर्तमान

10:00 पूर्वाह्न

वन-वे स्टैक गैस इनलेट सोलनॉइड वाल्व का पावर आउटपुट

वोल्टेज 12 वी ~ 36 वी, अधिकतम वर्तमान 3 ए

वन-वे स्टैक गैस आउटलेट सोलनॉइड वाल्व का पावर आउटपुट

वोल्टेज 12 वी ~ 36 वी, अधिकतम वर्तमान 3 ए

बाहरी भार बिजली उत्पादन

वोल्टेज 12 वी ~ 36 वी, अधिकतम वर्तमान 6 ए

उड़ान नियंत्रण बिजली उत्पादन

वोल्टेज 12 वी ~ 48 वी, अधिकतम वर्तमान 3 ए

बिजली उत्पादन बंदरगाह द्वारा खड़े हो जाओ

अधिकतम वर्तमान 5A

दो संचार बंदरगाह

485/टीटीएल















सॉफ्टवेयर कार्यों का समर्थन

प्रदर्शन: ईंधन सेल वोल्टेज, वर्तमान, आउटपुट पावर और तापमान; हाइब्रिड इलेक्ट्रिक

सेल वोल्टेज, चार्ज डिस्चार्ज करंट और आउटपुट पावर; प्रणाली की कुल उत्पादन शक्ति; वातावरण

तापमान और आर्द्रता; शीतलन प्रशंसक गति; हाइड्रोजन भंडारण टैंक का दबाव और बैटरी में गैस का दबाव

शक्ति

लगातार चालू या ईंधन सेल प्रदर्शन अनुकूली चार्जिंग का चयन किया जा सकता है, और अधिकतम चार्जिंग करंट 25A है (चार्जिंग मॉड्यूल कूलिंग फैन से लैस है)

नियंत्रण: गैस इनलेट और आउटलेट सोलनॉइड वाल्व; सेकेंडरी बैटरी चार्जिंग मोड और चार्जिंग

वर्तमान मूल्य, चार्जिंग स्थिति सेटिंग; शीतलन प्रशंसक की गति और तापमान नियंत्रण की स्थिति की स्थापना

हल किया गया; ठंडा पानी पंप गति और तापमान नियंत्रण की स्थिति की स्थापना; गैस प्रेशर सेंसर

पर्यावरणीय विशेषताएं

वर्किंग टेम्परेचर

-45-60„ƒ

काम के माहौल की नमी

0-100%

भंडारण वातावरण की आर्द्रता

-75„ƒ-75c

भौतिक पैरामीटर

आकार

160*120*45mm

वज़न

480g



2.2.2 हाइड्रोजन भंडारण बोतल

काम का दबाव

35एमपीए

मात्रा

12एल

आकार

D196*L532

वजन

3.85KG

जीवन काल

500 बार फुलाएं और डिफ्लेट करें



2.2.3 सोलेनॉइड वाल्व

रेटेड वोल्टेज

DC24V

वर्तमान मूल्यांकित

120+-15% एमए

दबाव की श्रेणी

0-90Kpa

शक्ति

<2w

वर्किंग टेम्परेचर

0सी-55„ƒ

वजन

50 ग्राम

जीवन काल

100000 बार स्विच करें





2.2.4 कूलिंग फैन





मूल्यांकित शक्ति

57.6w DC48V / 1.2A


वर्किंग टेम्परेचर

-20„ƒ-70„ƒ

रफ़्तार

14900आर/मिनट

आकार

91*91*38mm

प्रवाह की दर

5.1m3/मिनट

शोर

40dB

जीवन काल

70000 घंटे/40„ƒ



2.2.5 छोटे पंखे को ठंडा करने वाली नियंत्रण प्रणाली

मूल्यांकित शक्ति

1.44w DC24V / 0.06A

रफ़्तार

5000R/मिनट

आकार

30*30*10mm

वजन

8जी

शोर

16dB

जीवन काल

28000 घंटे/40„ƒ



उत्पाद अनुप्रयोग और कार्य सिद्धांत



ड्रोन पावर पैक का विकास जो पीईएम ईंधन सेल

(-10 ~ 45ºC के बीच के तापमान पर काम करता है)



हमारे ड्रोन ईंधन सेल पावर मॉड्यूल (एफसीपीएम) पेशेवर यूएवी वाणिज्यिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श प्रदान करते हैं, जिसमें अपतटीय निरीक्षण यूएवी, खोज और बचाव यूएवी, हवाई फोटोग्राफी और मैपिंग यूएवी, सटीक कृषि यूएवी और बहुत कुछ शामिल हैं।



ईंधन सेल बिना दहन के बिजली का उत्पादन करने के लिए विद्युत रासायनिक प्रतिक्रियाओं का उपयोग करते हैं। हाइड्रोजन ईंधन सेल हवा से ऑक्सीजन के साथ हाइड्रोजन को मिलाते हैं, केवल गर्मी और पानी को उप-उत्पादों के रूप में उत्सर्जित करते हैं। वे आंतरिक दहन इंजन की तुलना में अधिक कुशल हैं, और बैटरी के विपरीत, उन्हें रिचार्ज करने की आवश्यकता नहीं है और जब तक उन्हें ईंधन प्रदान किया जाता है तब तक वे काम करना जारी रखेंगे।


हमारे ड्रोन फ्यूल सेल एयर-कूल्ड हैं, फ्यूल सेल स्टैक से कूलिंग प्लेटों तक गर्मी के साथ और एयरफ्लो चैनलों के माध्यम से हटा दिया जाता है, जिसके परिणामस्वरूप एक सरल और लागत प्रभावी बिजली समाधान होता है।


हाइड्रोजन ईंधन सेल के मुख्य घटकों में से एक ग्रेफाइट बाइपोलर प्लेट है। 2015 में, वीईटी ने ग्रेफाइट बाइपोलर प्लेट्स के उत्पादन के अपने फायदे के साथ ईंधन सेल उद्योग में प्रवेश किया। कंपनी मियामी एडवांस्ड मैटेरियल टेक्नोलॉजी कं, लिमिटेड की स्थापना की।


अनुसंधान और विकास के वर्षों के बाद, पशु चिकित्सक के पास एयर कूलिंग 10w-6000w हाइड्रोजन ईंधन कोशिकाओं, UAV हाइड्रोजन ईंधन सेल 800w-3000w के उत्पादन के लिए परिपक्व तकनीक है, नई ऊर्जा की सबसे बड़ी ऊर्जा भंडारण समस्या के रूप में, हमने इस विचार को सामने रखा कि PEM विद्युत को परिवर्तित करता है भंडारण के लिए हाइड्रोजन में ऊर्जा और हाइड्रोजन ईंधन सेल हाइड्रोजन के साथ बिजली उत्पन्न करता है। इसे फोटोवोल्टिक बिजली उत्पादन और जल विद्युत उत्पादन से जोड़ा जा सकता है।
